SView看图纸

应用介绍

SView看图纸是一款专业的三维图纸可视化与协作软件，其核心功能在于将传统二维工程图纸转化为可交互的立体模型。该软件支持主流CAD格式的轻量化处理，通过移动端或PC端实现模型的旋转缩放、剖切测量及批注共享，显著提升制造业、建筑业等领域的跨部门协作效率。

软件特色

1、分享方式多样化：提供标准分享与加密分享双模式，支持设置浏览权限和时效控制，所有文件访问记录均可实时追溯，确保商业数据安全。

2、实现移动端项目管理：支持创建多级项目树，集成文件版本管理、任务分配、问题跟踪三大模块，权限体系支持按角色分配查看/编辑权限。

3、专业的垂直电商：整合行业顶级三维软硬件资源，形成涵盖3D扫描仪、逆向工程软件、打印设备的完整供应链解决方案。

4、便捷的聊天服务：内置即时通讯系统，支持基于项目的群组讨论和点对点沟通，所有聊天记录自动关联对应模型文件。

5、应用内添加批注：提供矢量标注工具集，支持在三维空间直接添加尺寸标注、文字注释和语音备忘，所有批注可保存为独立视图模板。

6、移动端协同会议：企业版用户可发起多方实时协作会议，支持模型同步操作、激光笔标记、语音视频通话等专业功能，会议内容自动生成纪要。

7、提供强大的个人空间：采用分布式存储架构，支持100+格式文件云端同步，自动进行轻量化转换，实现手机与工作站的无缝衔接。

8、拆装练习、培训功能：基于物理引擎开发交互式拆装模拟系统，可设置考核路径点与时间阈值，培训数据自动生成评估报告。

软件功能

【距离测量】采用NURBS曲面重构技术，实现亚毫米级精度的空间测量，支持六类基本几何关系的尺寸标注。

【角度测量】集成几何拓扑分析算法，可自动识别相邻曲面的法向夹角，测量结果支持ISO标准公差带显示。

【体积计算】基于Delaunay三角剖分法，对复杂异形件仍能保持0.5%以内的体积计算误差。

【包围盒计算】自动生成模型最小外接立方体数据，输出长宽高及对角线尺寸，支持GB/T 14689制图标准。

【与圆相关的计算】采用最小二乘法拟合圆柱/圆孔特征，可自动补偿测量误差，输出真圆度等形位公差数据。

【重量计算】内置ASTM标准材料库，支持自定义合金成分配比，质量计算考虑温度膨胀系数影响。

SView使用说明

一、上传模型文件：

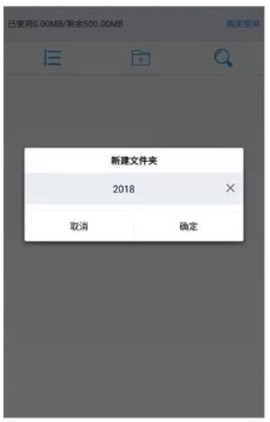

1、通过个人空间创建项目容器，建议采用"项目编号_版本号"的标准化命名规则；

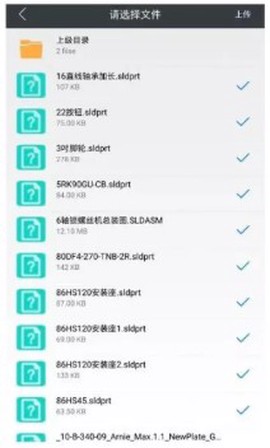

2、装配体文件需保持原有参考关系，建议使用ZIP压缩包批量上传；

3、系统自动解压后，通过拓扑检查功能验证装配完整性。

二、顶级装配在线转换：

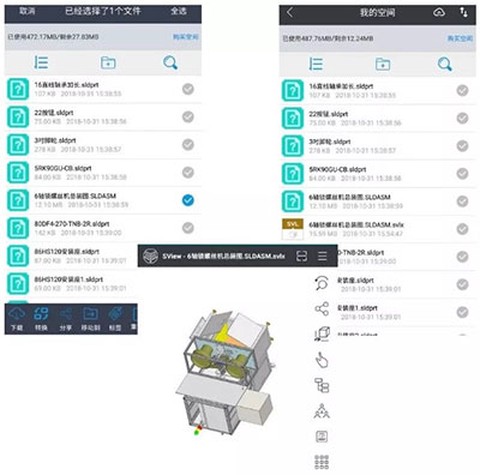

1、选择总装文件执行轻量化转换，转换过程保留PMI等制造信息；

三、预览与分享：

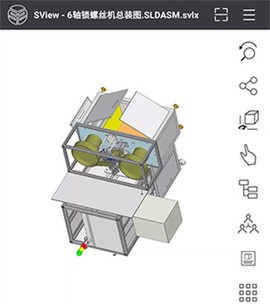

1、转换后的SVLX格式支持WebGL渲染，可通过二维码实现跨平台分享；

四、专业测量操作：

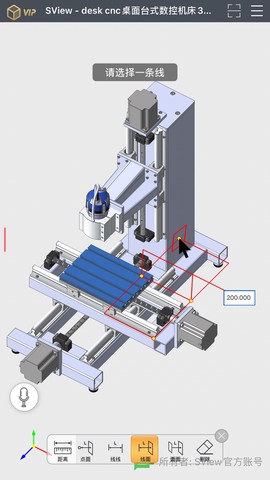

1、激活测量工具后，系统自动捕捉模型特征点，支持触控笔精准定位；

2、复杂曲面测量需开启"采样点倍增"功能以提高数据准确性。

常见问题

1、第三方模型文件开启方法：iOS系统需通过Files应用共享至SView，Android系统支持直接调用系统文件选择器。专业用户建议配置WebDAV实现自动同步。

2、协同会议权限体系：会议创建者需具备企业许可证，参会者通过会议ID和动态口令验证身份，所有操作留痕符合ISO 9001质量追溯要求。

3、行业适配性：针对航空航天领域优化了大装配体处理能力，医疗行业专用版本支持DICOM影像直接转换，建筑版集成BIM属性过滤器。

更新日志

v11.0.2

重构了内核渲染引擎，显著提升Catia V6文件的解析效率，新增ANSI Y14.5-2018标注标准支持，优化了超过200个零件时的装配体操作流畅度。

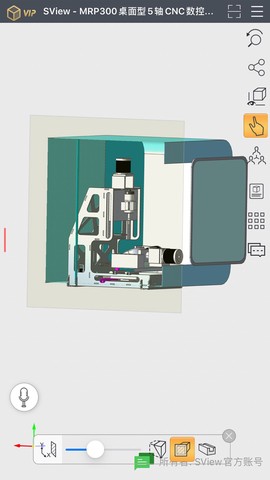

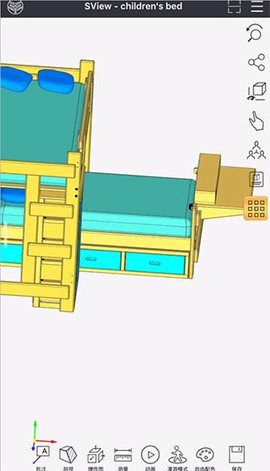

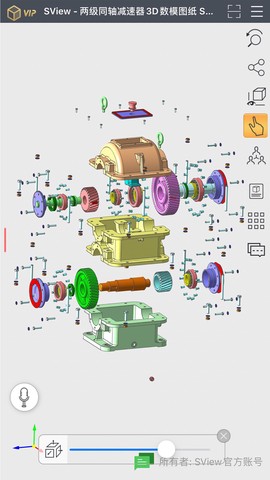

应用截图
